圆锥滚子轴承的结构与安装你知多少?

圆锥滚子轴承属于分离型轴承,轴承的内、外圈均具有锥形滚道。该类轴承按所装滚子的列数分为单列、双列和四列圆锥滚子轴承等不同的结构型式。单列圆锥滚子轴承可以承受径向负荷和单一方向轴向负荷。当轴承承受径向负荷时,将会产生一个轴向分力,所以当需要另一个可承受反方向轴向力的轴承来加以平衡。

圆锥滚子轴承的结构与安装你知多少?

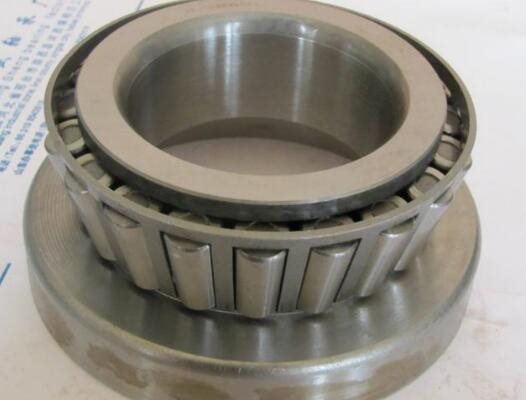

圆锥滚子轴承的结构:

圆锥滚子轴承的类型代号为30000,圆锥滚子轴承为分离型轴承。一般情况下,尤其是在GB/T307.1-94《滚动轴承向心轴承公差》中所涉及到的尺寸范围内的圆锥滚子轴承外圈与内组件之间是百分之百可以通用互换使用的。

外圈的角度以及外滚道直径尺寸已与外形尺寸相同被标准化规定了。不允许在设计制造时更改。以致使圆锥滚子轴承的外圈与内组件之间可在世界范围内通用互换。

圆锥滚子轴承的结构与安装你知多少?

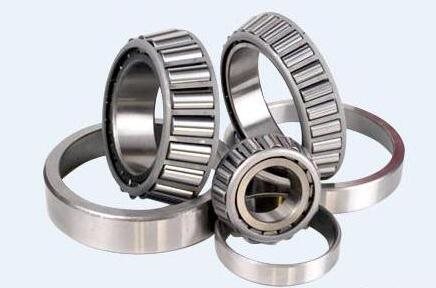

圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷。与角接触球轴承相比、承载能力大,极限转速低。圆锥滚子轴承能够承受一个方向的轴向载荷,能够限制轴或外壳一个方向的轴向位移。

圆锥滚子轴承的安装:

调整轴向游隙对于圆锥滚子轴承的安装轴向游隙,可用轴颈上的调整螺母、调整垫片和轴承座孔内的螺纹,或用预紧弹簧等方法进行调整。轴向游隙的大小,与轴承安装时的布置、轴承间的距离、轴与轴承座的材料有关,可根据工作条件确定。

圆锥滚子轴承的结构与安装你知多少?

对于高载荷高转速的圆锥滚子轴承,调整游隙时,必须考虑温升对轴向游隙的影响,将温升引起的游隙减小量估算在内,也就是说,轴向游隙要适当地调整得大一点。

对于低转速和承受振动的轴承,应采取无游隙安装,或施加预载荷安装。其目的是为了使圆锥滚子轴承的滚子和滚道产生良好接触,载荷均匀分布,防止滚子和滚道受振动冲击遭到破坏。调整后,轴向游隙的大小用千分表检验。
