圆柱滚子轴承与滚针轴承的区别?可以用在什么场合呢?

圆柱滚子轴承

圆柱滚子轴承属于精密轴承,精密分选的滚子邮轴圈的挡边引导,由保持架、滚子和引导轴圈组成,可与另一个轴承套圈分离,属于可分离型轴承。此种轴承安装、拆卸比较方便,尤其是当要求内、外圈与轴、壳体都是过盈配合时更显示其优点。

此类轴承与滚道为线接触轴承。负荷能力大,主要承受径向负荷。只有内、外圈均带挡边的单列轴承可随较小的定常轴向载荷或较大的间歇轴向载荷;与外形尺寸相同的其他累承相比,此种轴承具有高载荷,底噪音和高转速的特性,并且滚动体与套圈挡边摩擦小,适于高速旋转。非常适用与各种精密机械和矿山轧机机械上。但对与此类轴承配合的轴,滚动体等相关零件需要精密加工而成。

根据套圈有无挡边,可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承,及NNU、NN等双列圆柱滚子轴承。该轴承是内圈、外圈可分离的结构。

内圈或外圈无挡边的圆柱滚子轴承,其内圈和外圈可以向轴向作相对移动,所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边,另一侧的套圈有单个挡边的圆柱滚子轴承,可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架,或铜合金车制实体保持架。但也有一部分使用聚酰胺成形保持架。

圆柱滚子轴承与滚针轴承的区别?可以用在什么场合呢?

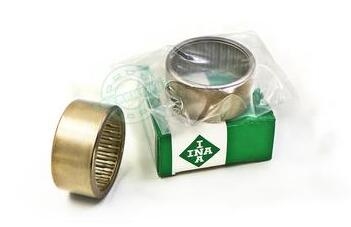

开式冲压外圈滚针轴承(图片为公司实拍,盗图必究)

滚针轴承

滚针轴承是带圆柱滚子的滚子轴承,相对其直径,滚子既细又长。这种滚子称为滚针。尽管具有较小的截面,轴承仍具有较高的负荷承受能力,滚针轴承装有细而长的滚子(滚子直径D≤5mm,L/D≥2.5,L为滚子长度),因此径向结构紧凑,其内径尺寸和载荷能力与其它类型轴承相同时,外径最小,特别适用于径向安装尺寸受限制的支承结构。

所以滚针轴承主要应用于空间受限制的场合,所以在汽车,摩托车,纺机上应用广泛。而且滚针的内圈是选配的,说白了就是如果轴的硬度,粗糙度等符合要求的,可以不配内圈(空间本来就有限),但是如果轴的加工程度比较低,或者比较软,则需要另配内圈作为滚道。

圆柱滚子轴承和滚针轴承的区别如下:

1、圆柱滚子轴承的滚动体是锥形滚轴;滚针轴承的滚动体是针状滚子;

2、圆柱滚子轴承的结构相对滚针轴承要大;

3、圆柱滚子除了能承受径向力以外还能承受轴向力,而滚针滚针轴承只能承受径向力;

4、圆柱滚子轴承分单列双列和多列,分别应用到不同的环境和场合;

5、圆柱滚子轴承相对于滚针轴承的工作转速要高;

6、圆柱滚子轴承一般都是选用优质的轴承钢以及专用钢材;而薄壁滚针轴承是选用钢板冲压而成的。 

适用场合

在机械设计中,一般先确定轴的尺寸,然后,根据轴的尺寸选择滚动轴承。但是,当轴承在机器的直径方向受到限制时,则选用滚针轴承、特轻和超轻系列的球或滚子轴承;当轴承在机器的轴向位置受到限制时,可选用窄的或特窄系列的球或滚子轴承。

向心滚针与保持架组件、冲压外圈滚针轴承、实体套圈滚针轴承、推力滚针轴承广泛使用在汽车相关信息及工程机械的变速传动系统、转向系统、摩托车发动机连杆等处,适用空间小、承载能力大的场合。滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍,直径一般不大于5mm),因此径向结构紧凑,其内径尺寸和载荷能力与其他类型轴承相同时,外径最小,特别适用于径向安装尺寸受限制的支承结果。
