轴和轴承座公差配合

FAG轴承与轴、轴承座间的配合是由ISO公差以及轴承内孔公差Δdmp和外圈公差ΔDmp决定的。

公差带,ISO公差以公差带的形式来定义。公差带是由它们相对基准线的距离(=公差带位置)和尺寸差(=公差带等级)决定。公差带位置用字母表示(大写字母表示座孔公差,小写字母表示轴公差)。

轴和轴承座公差配合

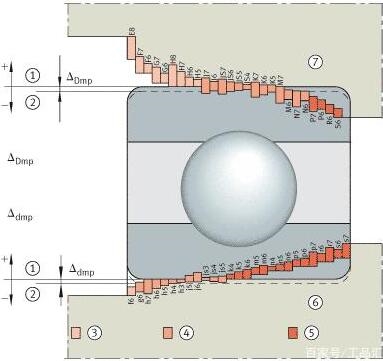

滚动轴承最常用的配合公差的示意图

1,基准线2,公称直径3,松配合4,过渡配合5,过盈配合6,轴径7,轴承座孔

Δdmp,轴承内径公差ΔDmp,轴承外径公差

轴和轴承座孔公差表

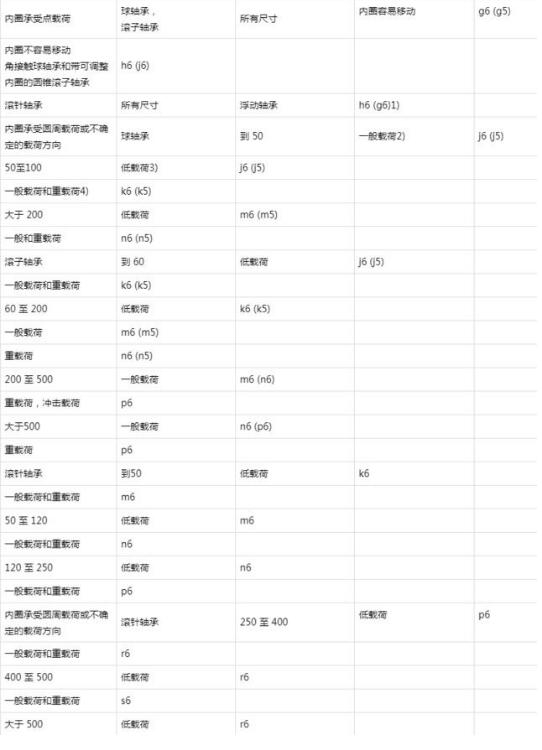

带圆柱孔的向心轴承轴径公差

轴和轴承座公差配合




1)便于安装2)C/P > 103)C/P > 124)C/P > 125)C/P > 10

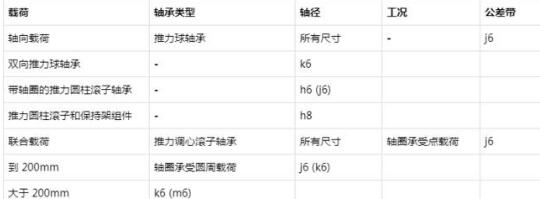

推力轴承轴公差

轴和轴承座公差配合

1)G7用于由灰口铸铁制造的轴承座,如果轴承外径D>250mm且外圈与轴承座的温度差> 10K。2)F7用于灰口铸铁制造的轴承座,如果轴承外径D>250mm且外圈与轴承座的温度差>10K。

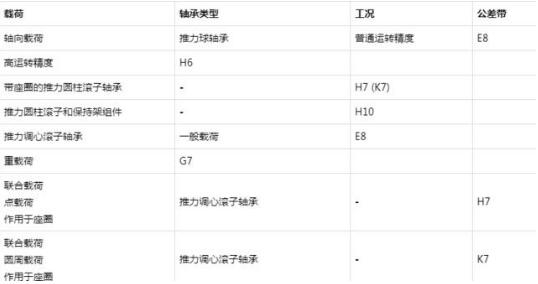

推力轴承 轴承座公差

轴和轴承座公差配合

特殊的应用可能存在偏差,比如涉及到运转精度,运转的平滑程度或工作温度。更高的运转精度需要更小的公差,比如5级公差比6级公差更高。如果在运行过程中FAG轴承内圈温度比轴高,配合会变松而超过允许值。这样就必须选用更紧的配合,例如用m6替代k6。
