镶嵌型自润滑轴承的种类与选用

随着工业技术的发展和科学技术的进步,对于轴承的性能和可靠性要求越来越高和越来越苛刻,在一些特殊的恶劣的工况。如:低温、高温、真空、水下、重载等,由于油脂润滑作用的失效和润滑油膜无法有效形成,传统的依赖油脂润滑的滚动轴承已很难发挥承载、减摩的作用。但是,依赖固体润滑材料润滑的滑动轴承却能够在这样的环境仍能发挥优异性能。

镶嵌型自润滑轴承作为固体润滑轴承的一种,它是以耐磨型金属材料为基体,通过添加各种润滑材料降低摩擦因数,并实现自我润滑。这种材料结构结合了金属的高负载、良好的抗冲击能力和非金属低摩擦系数的优点,可满足于各种不同工况的使用。镶嵌型固体润滑轴承适合于低速中高负载,在摆动、往复运动、频繁启停等润滑油脂不能保持完整润滑膜的条件下也能保持极低的摩擦系数。

镶嵌型自润滑轴承的种类与选用


镶嵌型自润滑轴承的种类:

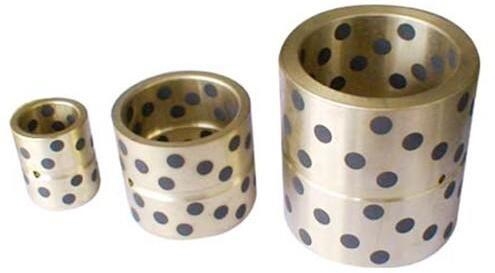

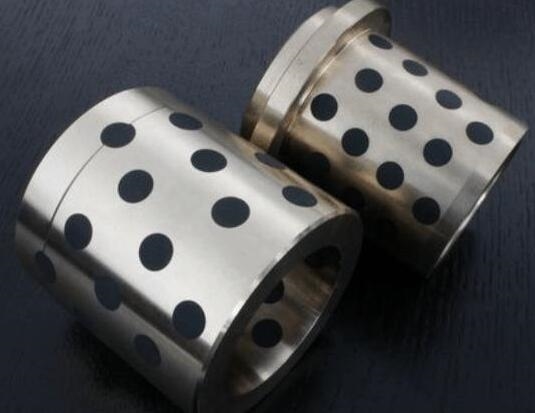

1、铜基镶嵌型自润滑轴承:

铜合金镶嵌型自润滑轴承(国标GB/T23894-2009),是运用最广泛的镶嵌型自润滑轴承产品。这种材料结构结合了金属的高负载、良好的抗冲击能力和非金属低摩擦系数的优点及固体润滑剂的自润滑性能,可满足于各种不同工况的使用。

使其在使用过程中无需加油维护。产品被广泛用于高载、间歇性或摇摆运动,如汽机车生产流水线、水轮机、水库工作/事故门、塑胶机械等。

镶嵌型自润滑轴承的种类与选用

铜基镶嵌型自润滑轴承

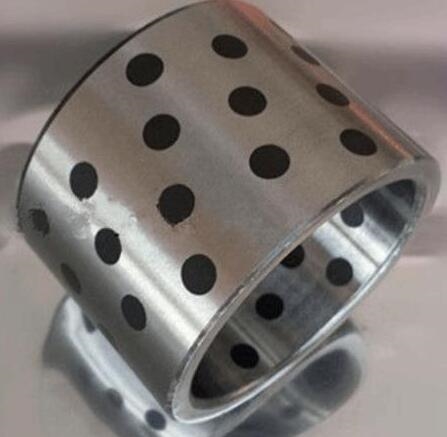

2、钢基镶嵌型自润滑轴承:

钢基镶嵌型自润滑轴承,是加强型产品,具有较高的抗压性能,在工作时能够排出润滑颗粒,使轴与套之间产生一层隔膜,起到了比单体油润滑更抗咬合的优点,在起重机械的支撑部位特别适应。

例如:卷场机支撑,吊车支撑,但不宜在水中或酸碱场合使用。

镶嵌型自润滑轴承的种类与选用

铜基镶嵌型自润滑轴承

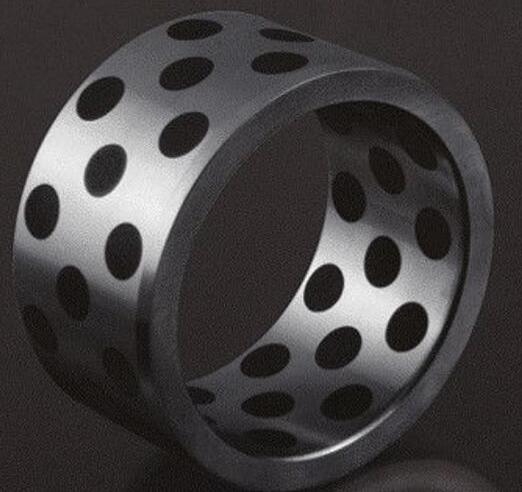

3、铸铁基镶嵌型自润滑轴承:

铸铁镶嵌轴承,是固润轴承生产的以HT250为基材嵌入固体润滑剂的新产品,是一种典型的省材产品。若在压力<14.5N/mm2或机械性能要求的场合,可作JDB-2材料的取代品。能大大降低成本,满足使用要求。

例如:模具导柱,注塑机模架等领域完全可以使用。

镶嵌型自润滑轴承的种类与选用

铸铁基镶嵌型自润滑轴承

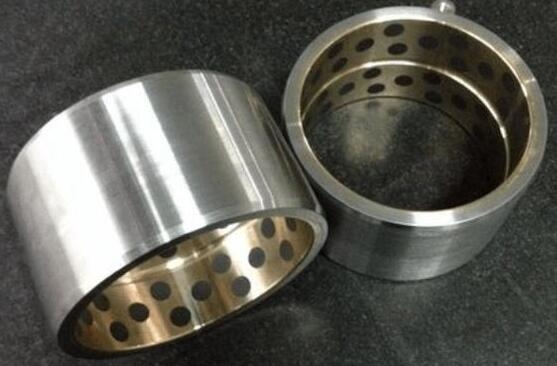

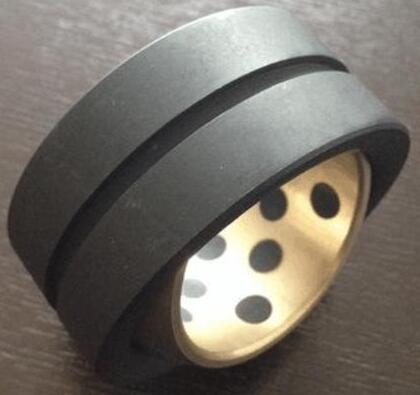

4、钢基铜合金镶嵌型自润滑轴承:

钢基通铜合金镶嵌自润滑轴承在优质碳钢表面浇铸高强度铜合金作为轴承的基础材料,固润轴承采用的这种制造工艺使得铜和钢结合面达到完全的治金结合,在降低了材料成本的同时也提高了其承载能力;而根据使用工况在其工作面镶嵌固体润滑剂大大降低了轴承的摩擦因数并达到了自我润滑的目的。

镶嵌型自润滑轴承的种类与选用

钢基铜合金镶嵌型自润滑轴承

5、铜合金镶嵌内圈自润滑关节轴承:

铜合金镶嵌内圈自润滑关节轴承是一种具有自润滑性能,可以任意方向转动或摆动的空间运动副滑动轴承。轴承的内圈为特制的铜合金材质,内圈球形表面镶嵌固润润滑剂,外圈的采用轴承钢材质,热处理后磷化或者镀铬后抛光处理。

镶嵌型自润滑轴承的种类与选用

铜合金镶嵌内圈自润滑关节轴承

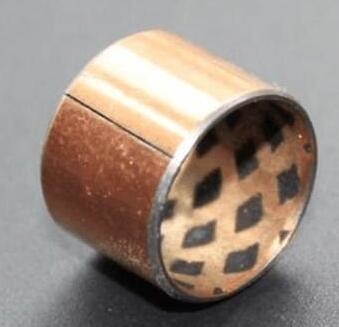

6、双金属卷制镶嵌型自润滑轴承;

双金属卷制镶嵌自润滑轴承是固润轴承生产的卷制型的滑动轴承,是以双金属板材为基体,合金层埋入特殊固体润滑剂制作而成的新颖薄壁固体润滑轴承。由于采用高强度承载的合金材料作基体,理想的填充材料为耐磨剂,合理的菱形块状润滑设计,润滑面积达25%以上,因此,能发挥良好的润滑性和抗磨耗性能。

双金属卷制镶嵌自润滑轴承应用于汽车变速齿轮箱、发电机、升降机、起重机及治金机械等行业。

镶嵌型自润滑轴承的种类与选用

双金属卷制镶嵌型自润滑轴承

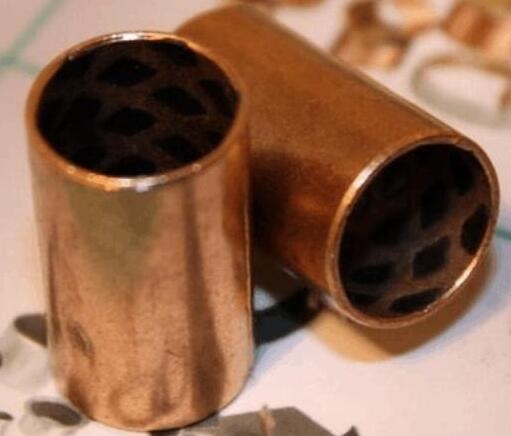

7、铜合金卷制镶嵌型自润滑轴承:

铜合金卷制镶嵌型自润滑轴承也是属于卷制型滑动轴承,固润轴承采用特殊配方的高密度铜合金带材为基体,表面埋入固体润滑剂经卷制整形等多道工序制作而成。由于以延伸率较高的铜合金材料作为基体,所以可以制成特薄的卷制轴套,再加上理想的填充材料为润滑剂。

镶嵌型自润滑轴承的种类与选用

铜合金卷制镶嵌型自润滑轴承

固体镶嵌自润滑轴承的选用

为了解决机械设备中的高温、低速、重载、灰尘大、水冲淋和有冲击振动的润滑问题,选用无油自润滑轴承。

1、轴承的构造自润滑轴承是在轴承基体的金属摩擦面上开发排列有序大小适当的孔穴,并嵌入二硫化钼、石墨等制成复合自润滑块镶嵌在金属套上,制成的复合轴承,固体润滑剂磨擦面积达25-65%。固体自润滑块能在280℃的高温下正常工作。但由于其机械强度低,承载能力弱,易产生变形,把它镶嵌在金属孔槽内便能抑制这种缺点,形成了金属部分起承载作用,自润滑块起润滑作用。

这种自润滑轴承的润滑机理是在轴与套的滑动摩擦过程中,自润滑材料分子的一部分转移到轴的金属表面上,填平微小不平面,并形成了一层较稳定的固体润滑膜,造成固体润滑膜之间对磨,防止轴与套的粘着磨损。这种合理性的结合综合了铜合金与非金属减磨材料的各自互补优点,特别适合于无油、高温、高负载、低速度,防污、防蚀、强辐射环境中的运动幅,以及在水中或其它溶液浸润而根本无法加润滑油脂的特殊工况条件下使用。

镶嵌型自润滑轴承的种类与选用


2、自润滑块占面积比自润滑块占表面积的多少与运转速度、承压强度有关,运行速度低;承压强度大,金属所占面积应大一些。如抓锭小车行走行轮轴承自润滑块所占面积为25%左右,拉锭机构转轴轴承润滑要充分,承压强度不大,自润滑块所占面积为65%左右。

3、对衬套材料的技术要求:自润滑轴承衬套应选用合金铜制造,衬套要有较高的硬度,一般须热处理,其硬度不低于HRC45。

4、自润滑块的几何形状及镶嵌要求。自润滑块的形状有柱形和矩形两种,自润滑根据所占面积大小可采用柱形,反之可采用矩形。无论何种形状必须镶嵌牢固,以防在运行中脱落。

5、衬套与轴的配合间隙值自润滑块的线膨胀系数约为钢的10倍。为适应轴承温度变化,轴与衬套的间隙由原来金属件四级动配合(D4/DC4)0.032~0.15MM,增为0.45~0.5MM。自润滑块在摩擦副一侧突出衬套金属0.2~0.4MM。这样会在轴承运转的初始磨合期得到充分润滑,减少动力拖动功率的消耗。
