无刷电机维修之换轴承

无刷电机的寿命取决于轴承的好坏,当轴承坏了后电机基本就不能用了。我的5055电机在转速上千时出现杂音和异常震动我判断是轴承坏了,所以我要为我的5055电机换下轴承

工具/原料
卡簧挡圈钳,一字螺丝刀,小挫,镊子,一根细短轴,12mm套筒,内径20mm圆筒(我用轴承代替),锤子
无刷电机5055
方法
1

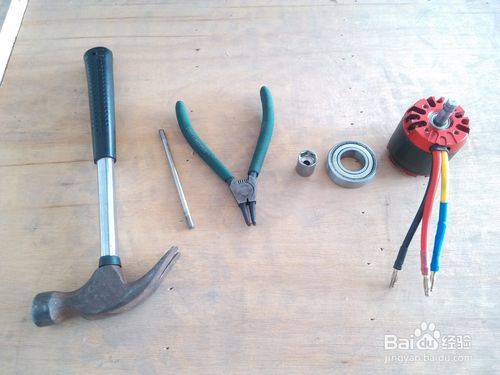

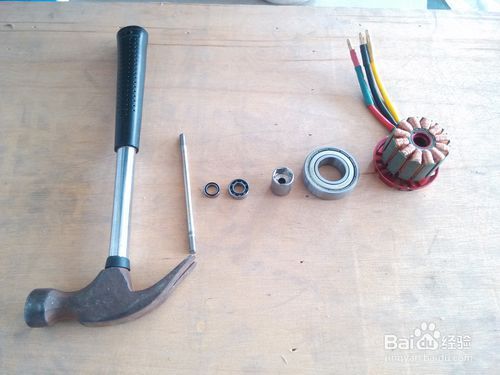

先来张全家福!

无刷电机维修之换轴承

步骤阅读
2

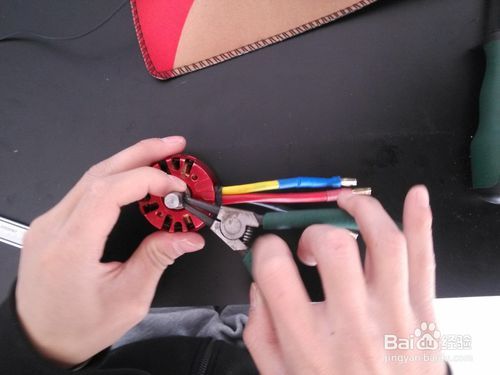

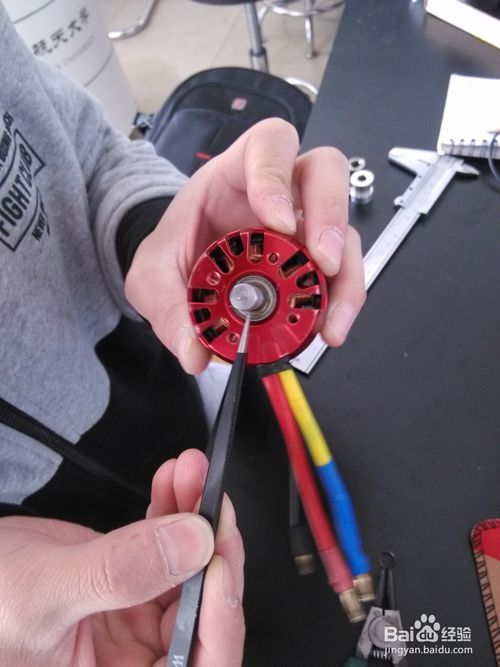

用卡簧钳轻轻把卡簧取下,



无刷电机维修之换轴承

步骤阅读

无刷电机维修之换轴承

步骤阅读

3

小心把轴承垫圈取下



无刷电机维修之换轴承

步骤阅读


无刷电机维修之换轴承

步骤阅读

4

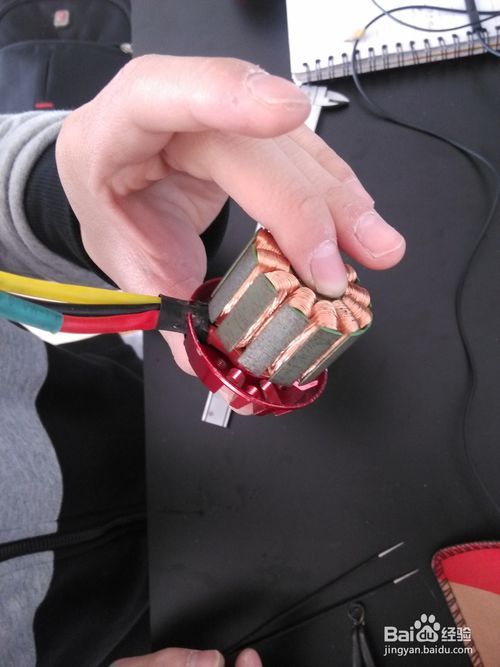

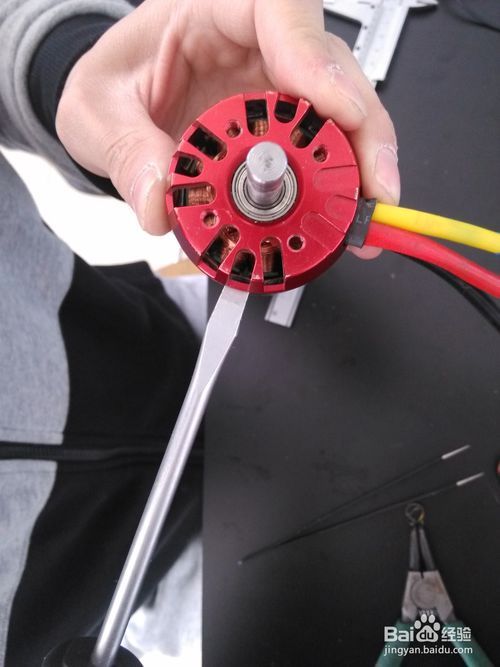

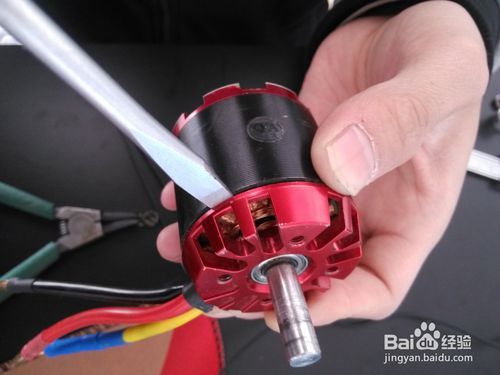

用一字螺丝刀从缝隙里小心插进去,轻点呦。左右转动螺丝刀使转子顺利从定子上取下,如果有点卡,把转子重新放回,小挫搓下轴。



无刷电机维修之换轴承

步骤阅读

无刷电机维修之换轴承

步骤阅读
5

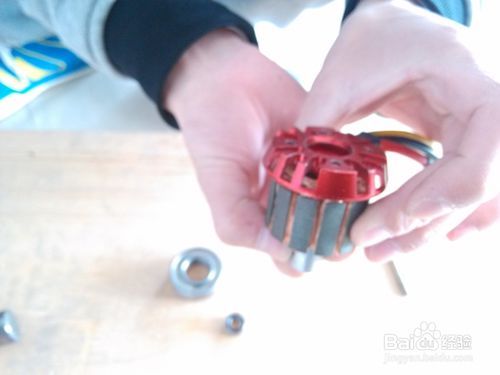

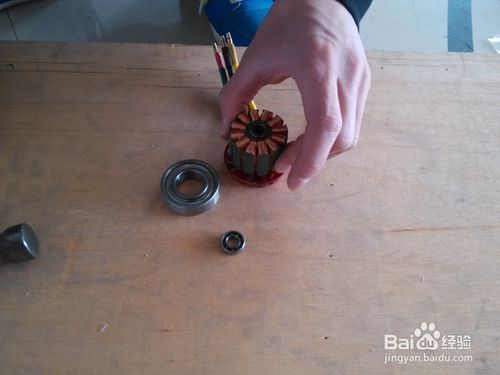

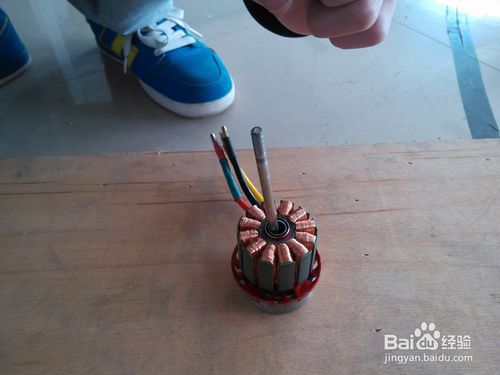

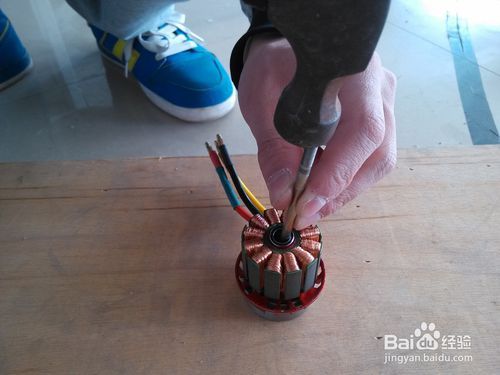

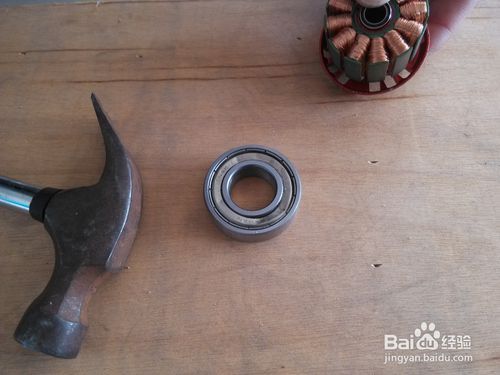

把定子取下来,然后把大轴承垫在地上使轴承口对准定子轴承,用小轴伸到转子孔中斜向对准轴承内圈,大力砸!注意:左右上下均匀砸,砸的次数力度要均匀。

无刷电机维修之换轴承

步骤阅读

无刷电机维修之换轴承

步骤阅读

无刷电机维修之换轴承

步骤阅读


无刷电机维修之换轴承

步骤阅读

无刷电机维修之换轴承

步骤阅读
6

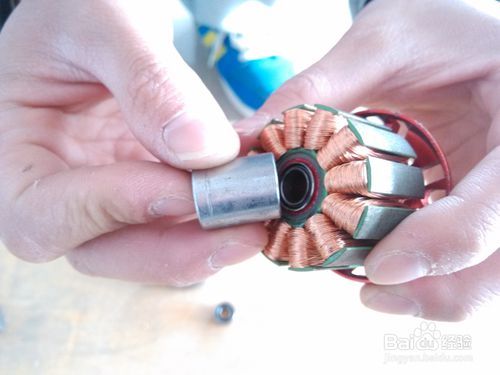

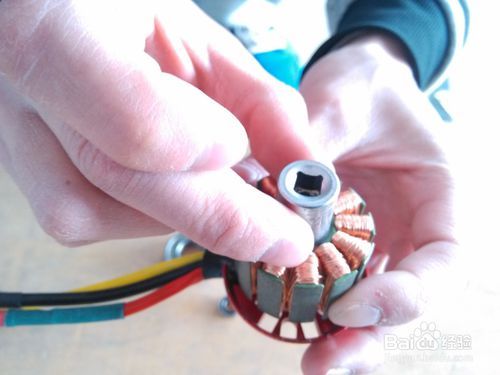

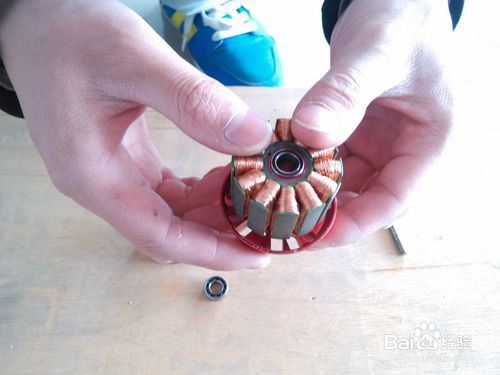

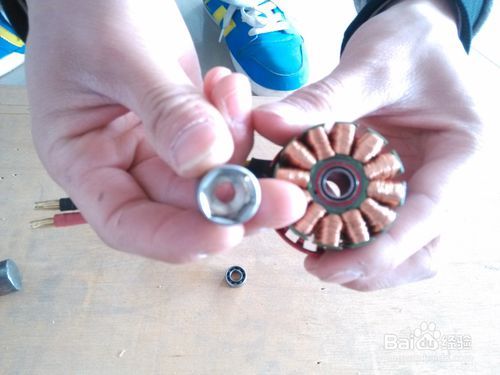

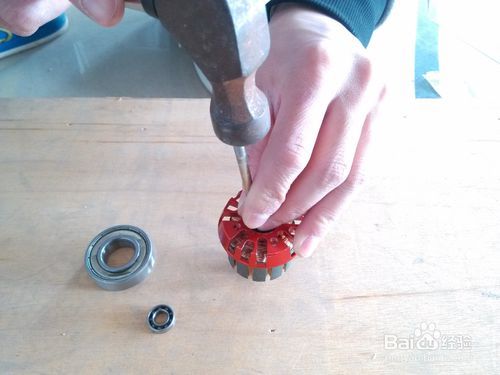

这样顶上轴承就被砸下来了。试一下底下轴承坏没坏,如果没坏就不用换。坏了就取下来换。因为底下轴承外径是12mm,所以我用12mm套筒垫在底下按照刚才砸顶上轴承的方法取下底下轴承。

无刷电机维修之换轴承

步骤阅读


无刷电机维修之换轴承步骤阅读
无刷电机维修之换轴承

步骤阅读


无刷电机维修之换轴承

步骤阅读

无刷电机维修之换轴承

步骤阅读


无刷电机维修之换轴承

步骤阅读


无刷电机维修之换轴承

步骤阅读


无刷电机维修之换轴承

步骤阅读
7

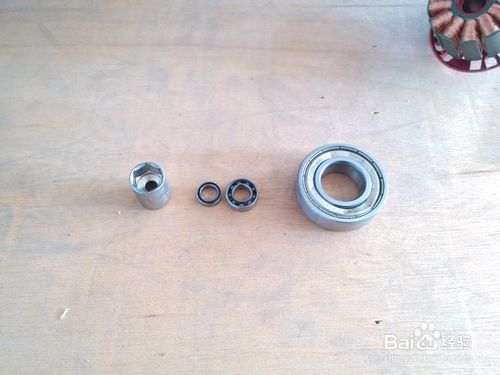

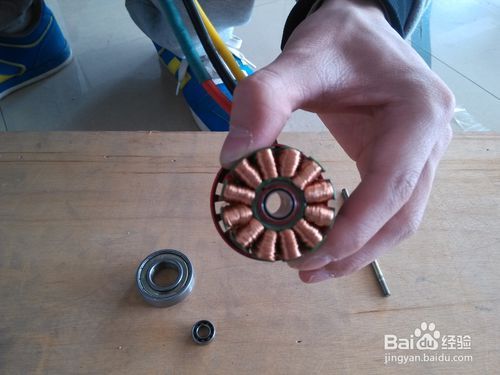

喏,这就取下来了。

无刷电机维修之换轴承

步骤阅读

无刷电机维修之换轴承

步骤阅读

无刷电机维修之换轴承

步骤阅读
8

然后再看看轴承上的型号去某宝按照相同型号购买几个换上去。(某宝搜索关键词:模型轴承 内径x外径x厚)
