滚子轴承有别于球轴承，其接触形式为线接触，不同于球轴承的点接触。因此滚子轴旋转精度影响因素较球轴承复杂的多。下面中华轴承网（简称：华轴网）分享有关滚子轴承旋转精度的一些因素。

1、谐波阶次对轴承旋转精度的影响

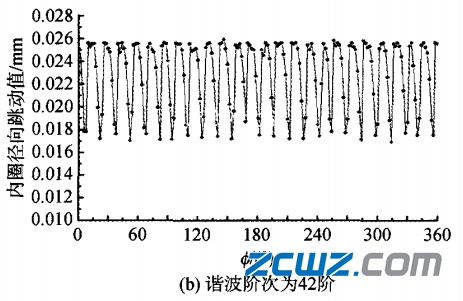

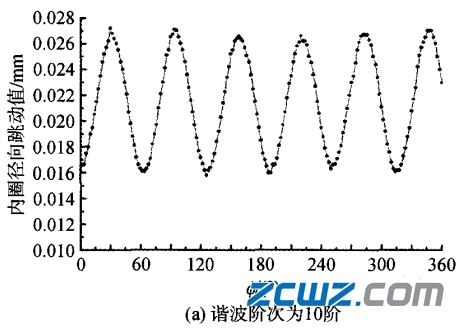

图1 为内圈滚道谐波阶次为10阶和42阶时轴承内圈旋转一周其径向跳动历程，其中，圆度误差幅值为0.010mm，径向游隙为0.040mm，滚子个数为10。可以看出，随着谐波阶次的增大，内圈径向跳动历程的周期减小，径向跳动极值点增加，内圈径向跳动值的幅值明显减小，由此可以看出谐波阶次对旋转精度影响较大。

图1 谐波阶次对内圈径向跳动值的影响

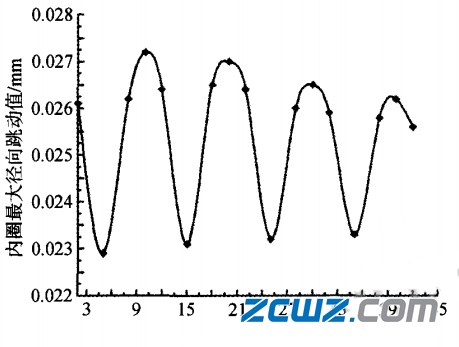

图2 为谐波阶次对内圈最大径向跳动值的影响。可以看出，随着谐波阶次的增大，内圈最大径向跳动值呈周期性变化；当谐波阶次为滚子个数的整数倍时，内圈最大径向跳动值为极大值；内圈最大径向跳动值的极大值随谐波阶次的增大呈现出递减的趋势。由此可以看出，低阶谐波对旋转精度的的影响较大，高阶谐波对精度的影响较小。这是由于具有低阶谐波的滚道轮廓，其谐波节距大于滚子直径，使滚子能从低阶谐波的波峰滚动至波谷，将低阶谐波的整个波形复现于内圈径向跳动历程中，而对于具有高阶谐波的滚道轮廓，其谐波节距小于滚子直径，使滚子只能接触到谐波的波峰部分而不能能触及波谷，从而导致低阶谐波较高阶谐波对轴承旋转精度的影响大。

图2 谐波阶次对内圈最大径向跳动值的影响

2、圆度误差幅值对轴承旋转精度的影响

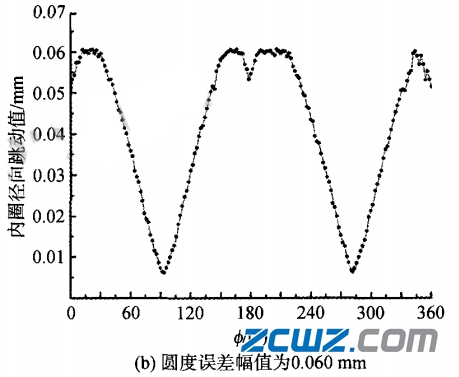

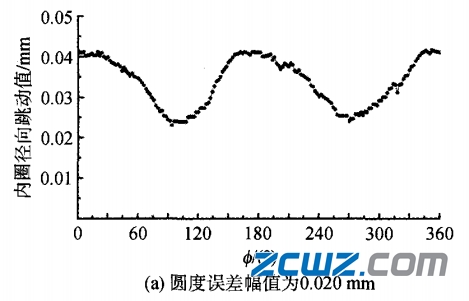

图3位圆度误差幅值为0.020mm和0.060mm时内圈旋转一周其径向跳动历程，其中径向游隙为0.060mm，滚子个数为10，谐波阶次为2。可以看出，随着圆度误差幅值的增大，内圈径向跳动值及其变化幅值都明显增大，轴承旋转精度也随之降低。

图3 圆度误差幅值对内圈径向值的影响

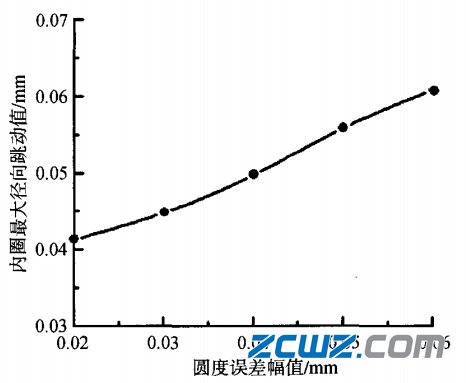

图4 为圆度误差幅值对内圈最大径向跳动值的影响。可以看出，随着内圈滚道圆度误差幅值的增大，内圈最大径向跳动值呈现出明显上升的趋势，这也反映出内圈滚道圆度误差幅值是影响轴承旋转精度的主要因素之一。

图4圆度误差幅值对内圈最大径向跳动值的影响

3、滚子个数对轴承旋转精度的影响

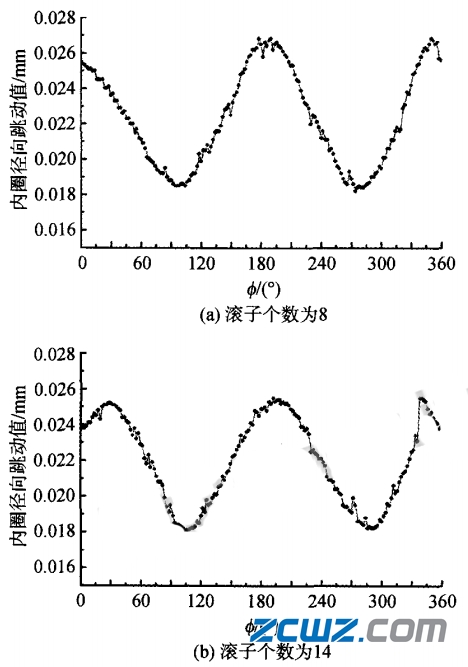

图5位滚子个数为8和14时内圈旋转一周其径向跳动历程。其中圆度误差幅值为0.010mm，径向游隙为0.040mm，谐波阶次为2。可以看出，随着滚子个数的增加，内圈径向跳动历程的周期及其幅值都有所减少。

图5 滚子数对内圈径向跳动值的影响

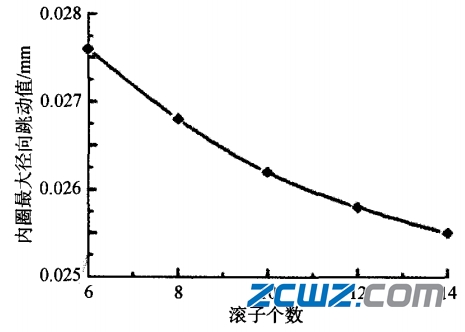

图6 位滚子个数对内圈最大径向跳动值的影响。可以看出，内圈最大径向跳动值随滚子葛素的增多而逐渐降低，且变化趋势越来越随滚子个数的增多而逐渐降低，且变化趋势越来越平缓，这表明对于滚子个数较少的轴承，增加滚子个数可以提高轴承的旋转精度。这是由于增加滚子个数使相邻滚子间跨度减小，同时与内外圈滚道接触的滚子个数增多的缘故。

图6 滚子个数对内圈最大径向跳动值的影响

4、径向游隙对轴承旋转精度的影响

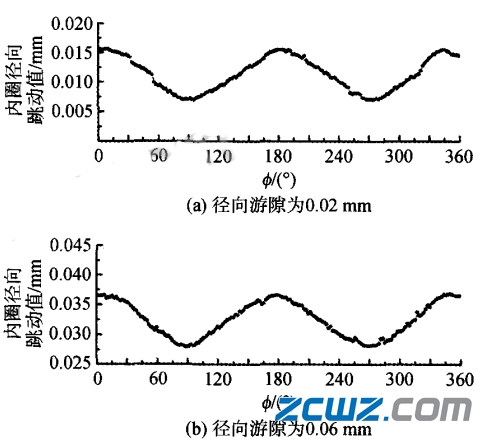

图7 为径向游隙为0.02mm和0.06mm时内圈旋转一周其径向跳动历程。其中圈度误差幅值为0.010mm，谐波阶次为2，滚子个数为10，可以看出，随着径向游隙的增大，内圈径向跳动历程的周期和幅值无明显变化。

图7 径向游隙对内圈径向跳动值的影响

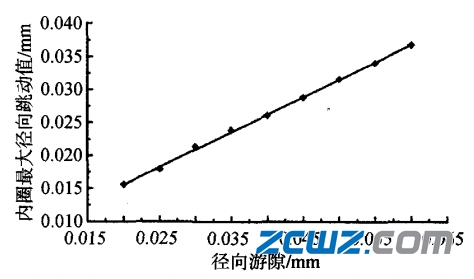

图8 位径向游隙对内圈最大径向跳动值的影响。可以看出，内圈径向最大跳动值随径向游隙的增大而增大，近似呈线性上升的趋势。

图8 径向游隙对内圈最大径向跳动值的影响

5、总结结论

1）随着谐波阶次的增大，内圈径向跳动值的幅值减小，内圈最大径向跳动值呈现出递减的趋势；当谐波阶次为滚子个数的整数倍时，内圈最大径向跳动值达到极大值。

2）随着圆度误差幅值的增大，内圈径向跳动值及其幅值都明显增大，内圈最大径向跳动值呈现出明显上升的趋势，这表明内圈滚道圆度误差幅值是影响轴承旋转精度的主要因素之一。

3）当轴承滚子个数较少时，内圈径向跳动值的幅值随着滚子个数的增加而减小，内圈最大径向跳动值随着滚子个数的增加而逐渐减小，且变化趋势趋于平缓。

4）随着径向游隙的增大，径向游隙对轴承旋转精度影响很小，只是使内圈径向跳动值增大，内圈最大径向跳动值近似呈线性增大趋势。
