skf轴承储存、安装及检测

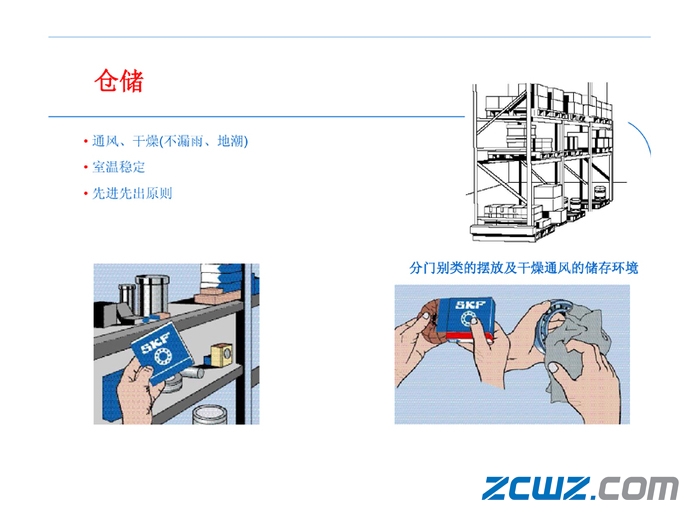

一、skf轴承的储存:

skf轴承储存、安装及检测

skf轴承和密封件的存放条件可能对其性能产生负面影响。 库存控制也对其性能有重要作用,尤其是针对密封件。因而,skf轴承推荐遵循“先入先出”的库存原则。

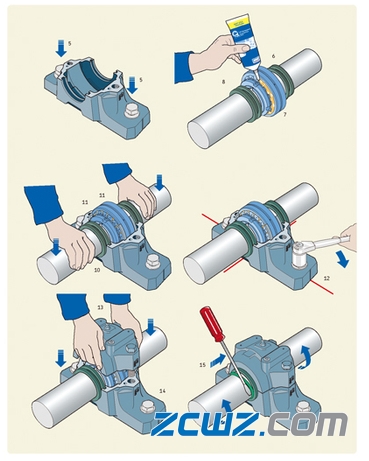

二、skf轴承安装步骤:

 skf轴承储存、安装及检测

1、确保作业区域的清洁。检查以确保skf轴承位尺寸和形状精确。应按照h9/IT5公差加工轴,以便安装紧定套。

2、检查以确保支承座表面的粗糙度为Ra≤12.5微米。平面(平面度)公差应当达到 IT7。确保安装表面的清洁。如果使用垫片,则整个表面都必须覆盖垫片。安装表面(结构)的设计必须能承受实际载荷、振动,并适合装配。

3、安装位于轴上两个轴承座之间的所有部件。

4、如果skf轴承是装在紧定套上,则要确定其相对于轴承座的位置。对于外圈上有润滑槽和三个润滑孔的球面滚子轴承,SKF建议使用轴承座中心的补充润滑孔。需要从skf轴承侧面补充润滑时,例如,给圆环滚子轴承或自调心球轴承补充润滑,必须注意轴承座的位置,使油脂嘴位于锁紧螺母的对面一侧。当轴承座位于轴端时,油脂应在端盖一侧加入。

5、将skf轴承座放置在支承座表面,装上连接螺栓,但不要拧紧。

6、在轴的正确位置上安装第一个迷宫密封。

7、将skf轴承装在轴上——直接装在阶梯轴上或使用紧定套。用油脂完全填满轴承。油脂推荐量的剩余部分应放入轴承座底座两侧。(表1)

8、在轴的正确位置上安装第二个迷宫圈。(如果使用阶梯轴,则先装定距环)。如果轴承座是用在轴端,则省去第二个密封,而在轴承座底座上插入一个端盖。

9、按以上4到8步安装第二个skf轴承和轴承座。

10、将装有两个skf轴承和迷宫圈的轴放入两个轴承座的底座。

11、对于定位端轴承配置和使用圆环滚子轴承的配置,在轴承的每一侧放入一个定位环。

12、仔细对中轴承座底座。轴承座底座侧面中间和两端的垂直标记可方便对中。然后,轻轻拧上两个轴承座上的连接螺栓。

13、把两个轴承座上盖放到各自底座上,并按照(表2)中指定的力矩拧紧上盖螺栓(连接上盖和底座)。一个轴承座的上盖和底座不能与其它轴承座的上盖和底座互换。应检查每个轴承座的上盖和底座,确认它们的序号相同。

14、检查两个轴承座的对中情况,最大限度地减少不对中,并完全拧紧两个轴承座底座上的连接螺栓。推荐的拧紧力矩见(表2)。

15、最后将空心O形环合成橡胶带嵌入迷宫圈的槽内。这一步骤可一边转动轴一边用螺丝刀来完成。

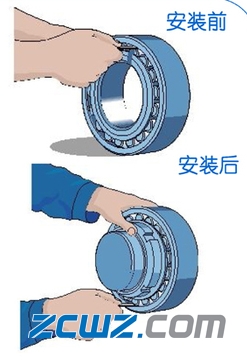

三、skf轴承安装质量检验方法:如:径向游隙减小量

skf轴承储存、安装及检测

1、skf轴承竖直放置;

2、测量初始径向游隙;

3、确定游隙减小量(初始游隙值-游隙减小量=最终游隙值);

4、安装skf轴承;

5、在skf轴承驱动过程中检查最终径向游隙值。
