齿轮加工工艺过程分析

    1、基准的选择
    对于齿轮加工基准的选择常因齿轮的结构形状不同而有所差异。带轴齿轮主要采用顶点孔定位;对于空心轴,则在中心内孔钻出后,用两端孔口的斜面定位;孔径大时则采用锥堵。顶点定位的精度高,且能作到基准重合和统一。对带孔齿轮在齿面加工时常采用以下两种定位、夹紧方式。
    (1)以内孔和端面定位 这种定位方式是以工件内孔定位,确定定位位置,再以端面作为 轴向定位基准,并对着端面夹紧。这样可使定位基准、设计基准、装配基准和测量基准重合,定位精度高,适合于批量生产。但对于夹具的制造精度要求较高。
    (2)以外圆和端面定位 当工件和加剧心轴的配合间隙较大时,采用千分表校正外圆以确定中心的位置,并以端面进行轴向定位,从另一端面夹紧。这种定位方式因每个工件都要校正,故生产率低;同时对齿坯的内、外圆同轴要求高,而对夹具精度要求不高,故适用于单件、小批生产。
    综上所述,为了减少定位误差,提高齿轮加工精度,在加工时应满足以下要求:
    1)应选择基准重合、统一的定位方式;
    2)内孔定位时,配合间隙应近可能减少;
    3)定位端面与定位孔或外圆应在一次装夹中加工出来,以保证垂直度要求。
    2、齿轮毛坯的加工
    齿面 加工前的齿轮毛坯加工,在整个齿轮加工过程中占有很重要的地位。因为齿面加工和检测所用的基准必须在此阶段加工出来,同时齿坯加工所占工时的比例较大,无论从提高生产率,还是从保证齿轮的加工质量,都必须重视齿轮毛坯的加工。
    在齿轮图样的技术部要求中,如果规定以分度圆选齿厚的减薄量来测定齿侧间隙时,应注意齿顶圆的精度要求,因为齿厚的检测是以齿顶圆为测量基准的。齿顶圆精度太低,必然使测量出的齿厚无法正确反映出齿侧间隙的大小,所以,在这一加工过程中应注意以下三个问题:





齿轮加工工艺过程分析



    1)当以齿顶圆作为测量基准时,应严格控制齿顶圆的尺寸精度;
    2)保证定位端面和定位孔或外圆间的垂直度;
    3)提高齿轮内孔的制造精度,减少与夹具心轴的配合间隙;
    3、齿形及齿端加工
    齿形加工是齿轮加工的关键,其方案的选择取决于多方面的因素,如设备条件、齿轮精度等级、表面粗糙度、硬度等。常用的齿形加工方案在上节已有讲解,在此不再叙述。

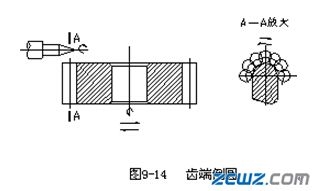

    齿轮的齿端加工有倒圆、倒尖、倒棱和去毛刺等方式。如图 9-13所示。经倒圆、倒尖后的齿轮在换档时容易进入啮合状态,减少撞击现象。倒棱可除去齿端尖角和毛刺。图9-14是用指状铣刀对齿端进行倒圆的加工示意图。倒圆时,铣刀告诉旋转,并沿圆弧作摆动,加工完一个齿后,工件退离铣刀,经分度再快速向铣刀靠近加工下一个齿的齿端。



齿轮加工工艺过程分析



    齿端加工必须在淬火之前进行,通常都在滚(插)齿之后,剃齿之前安排齿端加工。
    4、轮加工过程中的热处理要求
在齿轮加工工艺过程中,热处理工序的位置安排十分重要,它直接影响齿轮的力学性能及切削加工性。一般在齿轮加工中进行两种热处理工序,即毛坯热处理和齿形热处理
