什么是单、多油楔滑动轴承?

什么是单油楔滑动轴承

单油楔滑动轴承指只有一个油楔产生油膜压力的轴承。

这种轴承工作时,如果轴颈受到某些微小干扰而偏离平衡位置,使其难于自动恢复到原来的平衡位置,则轴颈将作一种新的有规则或无规则的运动,这种状态称为轴承失稳。

为了提高轴承的工作稳定性和旋转精度,常把轴承做成多油楔形状,和单油楔轴承相比,多油楔轴承稳定性好,旋转精度高,但承载能力低,摩擦损耗大。它的承载能力等于各油楔中油膜力的向量和。

单油楔滑动轴承的特点:

承载能力大,但稳定性差(轴颈在外部干扰力作用下易偏离平衡位置),因此采用多楔滑动轴承的特点:稳定性好,承载能力稍低,承载能力等于各油楔承载力矢量。

什么是多油楔滑动轴承?

支撑轴承有三块或多块内表面浇有巴式合金的瓦块,瓦块沿轴径外圆周均匀分布,瓦块在结构上能就地摆动。工作中可形成多个油楔,这样的轴承叫多油楔轴承。

多油楔轴承有以下几个特点:

(1)抗振性能好,运行稳定,能够减轻转子由于不平衡或加工安装误差造成的震动危害;

(2)在不同的负荷下,多油楔轴承中轴颈的偏心度比普通轴承小得多,保证了转子的对中性;

(3)当负荷与转速有变化时,瓦块能自动调节位置,以保证有最好的润滑油楔,所以温升不高。

多油楔滑动轴承类型:

多油楔滑动轴承按瓦面是否可调分为:椭圆轴承、固定式三油楔轴承和可倾瓦多油楔轴承。固定瓦轴承和椭圆轴承为双向回转,双油楔,错位轴承为单向回转 ;可倾瓦轴承用来可调节轴瓦与轴颈间间隙,稳定性好,但承载能力低于固定瓦轴承。

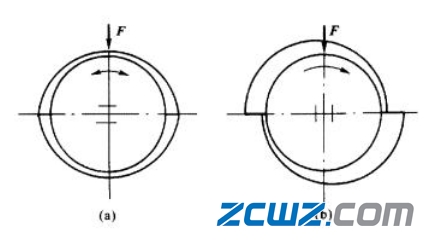

(a)为椭圆轴承,工作时,可形成上下两个动压油膜,有助于提高稳定性。这类轴承的加工也比较容易,在轴承的剖分面上垫上一定厚度的垫片,按圆形镗孔,然后撤去垫片,上下合拢即为椭圆轴承。

什么是单、多油楔滑动轴承?

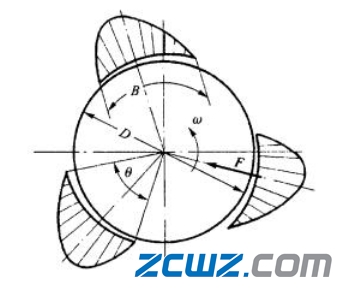

(b)为固定式三油楔轴承,工作时,可形成三个动压油膜,提高了旋转精度和稳定性。固定式三油楔轴承只允许轴颈沿一个固定的方向回转。

什么是单、多油楔滑动轴承?

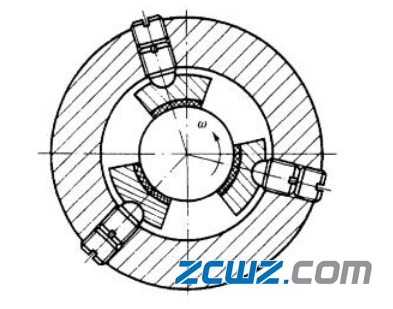

(c)为可倾瓦多油楔轴承。轴瓦由三片以上(通常为奇数)的扇形块组成,轴瓦由带球端的螺钉支承着,单向回转时,支点不安置在轴瓦正中而都偏向同一侧的NSK轴承,随着运转条件的改变,轴瓦的倾斜都可自动调整,以适应不同的载荷、转速、轴的弹性变形和偏斜,建立起液体摩擦状态。

什么是单、多油楔滑动轴承?
