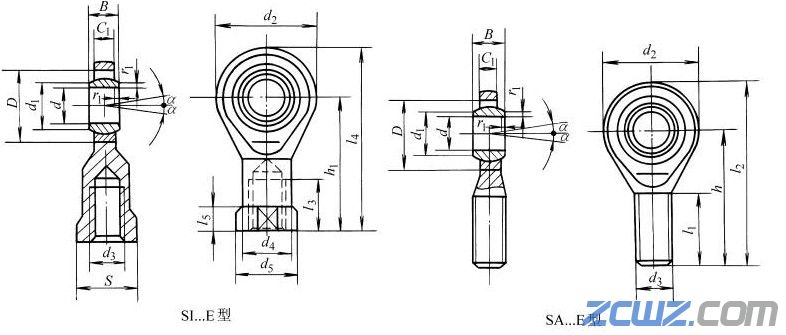

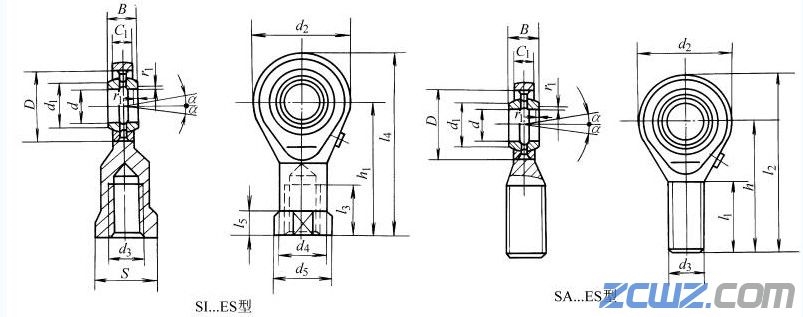

SI…E、SA…E、SI…ES、SA…ES型杆端关节轴承的结构型式和外形尺寸

E (正常) 系列
轴承型号		尺寸 /mm
SI…E	SA…E型	d	内螺纹及外螺纹								外螺纹			内螺纹
和SI…ES	和SA…ES		内螺纹及外螺纹								外螺纹			内螺纹
型内螺纹	型外螺纹		D	d1min	B	r1smin	α		c1	d2	h	l1	l2		l3	l4	l5	d4	d5
型内螺纹	型外螺纹		D	d1min	B	r1smin	≈	d3	max	max	h	min	max	h1	min	max	max	max	max
SI5E	SA5E	5	14	7	6	0.3	13°	M5	4.5	21	36	16	48	30	11	42	5	10	13
SI6E	SA6E	6	14	8	6	0.3	13°	M6	4.5	21	36	16	48	30	11	42	5	11	13
SI8E	SA8E	8	16	10	8	0.3	15°	M8	6.5	24	42	21	55	36	15	49	5	13	16
SI10E	SA10E	10	19	13	9	0.3	12°	M10	7.5	29	48	26	63	43	15	58	5.5	16	19
SI12E	SA12E	12	22	15	10	0.3	10°	M12	8.5	34	54	28	71	50	18	67	7	19	22
SI15ES	SA15ES	15	26	18	12	0.3	8°	M14	10.5	40	63	34	83	61	21	81	8	22	26
SI17ES	SA17ES	17	30	20	14	0.3	10°	M16	11.5	46	69	36	92	67	24	90	10	25	29
SI20ES	SA20ES	20	35	24	16	0.3	9°	M20×1.5	13.5	53	78	43	105	77	30	104	10	28	34
SI25ES	SA25ES	25	42	29	20	0.6	7°	M24×2.0	18	64	94	53	126	94	36	126	12	35	42
SI30ES	SA30ES	30	47	34	22	0.6	6°	M30×2.0	20	73	110	65	147	110	45	147	15	42	50
SI35ES	SA35ES	35	55	39	25	0.6	6°	M36×3.0	22	82	140	82	182	125	60	167	15	48	58
SI40ES	SA40ES	40	62	45	28	0.6	7°	M39×3.0	24	92	150	86	198	142	65	180	18	52	65
SI45ES	SA45ES	45	68	50	32	0.6	7°	M42×3.0	28	102	163	92	217	145	65	199	20	58	70
SI50ES	SA50ES	50	75	55	35	0.6	6°	M45×3.0	31	112	185	104	246	160	68	221	20	62	75
SI60ES	SA60ES	60	90	66	44	1	6°	M52×3.0	39	135	210	115	282	175	70	247	20	70	88
SI70ES	SA70ES	70	105	77	49	1	6°	M56×4.0	43	160	235	125	318	200	80	283	20	80	98
SI80ES	SA80ES	80	120	88	55	1	6°	M64×4.0	48	180	270	140	365	230	85	325	25	95	110

注：1. 轴承的尺寸符合GB/T9163。
2. 螺纹可为右旋或左旋，若为左旋，轴承代号为SIL…E和SAL…E、SIL…ES和SAL…ES。
3．如果d4=d5，则l5为平面的最小高度。
4．对边宽度S按GB/T3104的规定。
